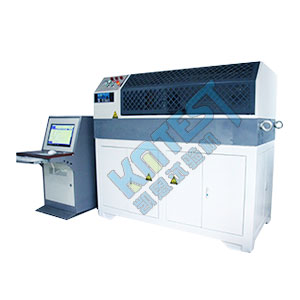

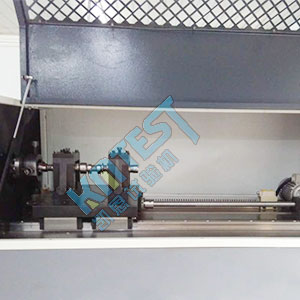

凸轮轴扭转疲劳试验机

所属分类：扭转疲劳试验机

产品功能：凸轮轴扭转疲劳试验机是由加载系统、传动系统、数字式数据采集处理系统及计算机测量控制显示系统等组成，凸轮轴扭转疲劳试验机适用于对凸轮轴以及机械式凸轮轴、双顶置凸轮轴、单上置...

凸轮轴扭转疲劳试验机是由加载系统、传动系统、数字式数据采集处理系统及计算机测量控制显示系统等组成，
凸轮轴扭转疲劳试验机适用于对凸轮轴以及机械式凸轮轴、双顶置凸轮轴、单上置凸轮轴、双上置凸轮轴、结合件等静态扭转力学的性能测试。
凸轮轴扭转疲劳试验机试验测试功能：Windows中文操作平台，实现扭矩、扭转角度、变形的多种控制。使用以图形为界面的视窗式操作系统，可设定显示屏幕及操作面板；可设定试验速度及各种控制参数；可实时显示基本试验结果；可实时显示试验过程各种相关曲线图形；可实现系统诊断并显示诊断结果。整机利用全数字交流伺服控制系统及数字式数据采集处理系统，光电编码器采集试样的扭转角度。

1、轴向力：（需要拉伸试验，本厂有专业凸轮轴拉脱力、拉伸试验机，请与销售代表联系）

a. 加载轴向载荷至规定载荷，检查凸轮片相对于轴管，是否发生轴向位移；若发生则不合格。

b. 继续加载直至凸轮片相对于轴管发生轴向位移，记录下失效时的力的大小 F。

2、静态扭矩：

a. 加载周向扭矩至要求扭矩，检查凸轮片相对于轴管，是否发生相对转动；若发生则不合格。

b. 继续加载直至凸轮片相对于轴管发生相对转动，记录下失效时的扭矩的大小 M。

3、动态扭矩：

a．加载动态载荷（正余弦曲线）

b．循环次数：8.3*106次；

KN凸轮轴扭转疲劳试验机系列
最大扭矩	50Nm、100Nm、200Nm、500Nm、1000Nm、5000Nm、10000Nm（以上为常规设备，可定制）
试验机级别	0.5级/1级	扭矩测量范围	1%FS-100%FS
扭矩分辨力	0.001~0.01 N•m	试验加扭矩方向	正反两方向
扭转速度控制范围	0.1°-720°/min可定制	扭矩分辨力	1/±300000
转角测量范围	0°-±99999°	试验行程	300-1500mm（可定制）
示值重复性相对误差	＜0.5%	扭矩示值相对误差	＜±0.5%/＜±1%
试验频率	0.5-60Hz	扭转角示值相对误差	＜±0.5%
加载方式	全自动	扭转附具	通用法兰盘
温度控制	常温、低温、高温	外观	应符合GB/T2611要求
成套性	符合标准要求	保护功能	试验机有过载保护功能
供电电源	220V，50Hz	工作方式	电机自动加载、电液伺服、机械式
